Re bonjour Max3870,

Citation :
je ne crois pas pouvoir faire de brasure cuivre/phosphore

Oui, c'est certain.
Et même avec un brûleur avec une seule bouteille d'un mélange prétendument adapté, on peut braser en extrémité sans trop de problème, mais en plein milieu la chaleur diffuse tellement qu'il est difficile de porter la température du cuivre au rouge sombre pour braser rapidement et surement.

Un petit oxyacétylénique est préférable quand on se lance dans la plomberie cuivre dans l'habitat tout en étant amateur.

Le brasage à l'étain a fait ses preuves depuis bien longtemps.
Une fois que l'abrasif fin a été passé sur le tube, et la coupe bien ébavurée intérieur et extérieur après utilisation de l'outil de coupe, il suffit de bien enduire de graisse décapante Hampton ou autre, puis de bien chauffer et apporter de la soudure fraiche. La capillarité fait le reste.
L’assemblage ne doit comporter aucune boursouffle ni goutte, signe d'un chauffage défaillant ou d'un apport trop important ; et on ne tartine pas. Il en est de même en soudure radio.

Il vaut mieux faire les brasages avant de poser quoi que ce soit. S'il y a danger on utilise une plaque en matériau isolant qui n'est pas de l'amiante, ou une planche avec en surface une plaque métallique suffisamment grande pour évacuer la chaleur ; on termine à la serpillière trempée. Un petit coup de peinture ne fait pas de mal.

Les raccords olive s'emboitent sur du cuivre bien décapé à l'abrasif fin.
On enduit de graisse de plomberie les cônes, le cuivre et les filetages, puis on serre avec deux clés.

On vous laisse vous entrainer tout d'abord, puis, avant de tout refermer, faire une mise en eau qui devrait être sans problème.
Cordialement.

On insiste pour la participation à la cagnotte.

Bonjour Pierrick85.

Juste un avis en passant.

Citation :
La cloison se trouve dans notre salle de bain.

Et elle ne tient pas.
Vous gagneriez du temps à faire du neuf plutôt que de coller des rustines.
Monter un doublage en briquettes de béton cellulaire ou placo, c'est à voir.
L'écoulement baignoire semble assez antique.
Pendant que vous êtes dans les travaux, soigner la ventilation fait partie du projet. VMC existante ou extracteur ou les deux.
Attendons d'autres avis.
Cordialement.

Bonjour Gildas,

Citation :
c'est noté 230 V là ou j'ai du 400 v...

Erreur, le moteur est un asynchrone triphasé 230 V / 400 V couplé en étoile (collegamento stella).
Tout va bien, à condition de ne pas toucher au couplage.
L'électrovanne fonctionne en 230 V, tension disponible entre une phase et les barrettes étoile du moteur.
Cordialement.

Bonjour Max3870.
Quelques remarques en passant.

Le passage du cuivre dans le mur, même s'il a fait ses preuves, présente deux défauts dont on ne sait s'ils sont minimes ou non :
- Le tube cuivre n'est pas gainé, et peut-être finira t-il par se dégrader, sans que nous en soyons sûr.
- Le coude à l'extérieur est brasé à l'étain. Bien faite, la liaison est fiable à très long terme.

En jaune on voit un raccord olive qui, tant qu'on n'y touche pas, est fiable.

Citation :
repartir sur un nouveau tube cuivre sans raccord ni brasures

C'est ce que nous ferions, tout en gainant le tube dans le mur (et en bouchant pour éviter les entrées d'air et de poussière, même si cela ne sert à rfien), et en soignant le coude vers la patère avec une brasure cuivre/phosphore. Vous pourriez allonger la partie verticale vers la patère pour avoir du jeu lors du montage.

Au map, bien pratique pour le collage, on préfère le plâtre pour la finition.

Citation :
risque de casse si je cherche à modifier sa courbure ou sa direction ?

C'est tellement raide que ce ne serait certainement pas possible sur une si petite longueur.
Il se peut que le compteur soit en amont, auquel cas refaire toute la liaison serait possible, sauf si le tube est enterré profond, ce qui est probable.

Citation :
Puis-je envisager de le chauffer si ça peut aider ?

Physiquement cela pourrait modifier la structure du matériau et l'affaiblir. Attendons l'avis d'un professionnel expérimenté.

Une option serait de laisser l'arrivée apparente sans isoler, voire la camoufler de façon démontable.
La modification de l'alimentation du robinet extérieur n'est pas bien compliquée. Un plombier aurait vite fait de faire les coudes à la cintreuse et de fiabiliser l'alimentation du robinet une fois pour toutes ; vous pourriez lui sous-traiter l'opération.
Et sortir les euros, le prix de la tranquillité.

On vous laisse réfléchir, tout en attendant d'autres avis.
Cordialement.

Bonjour Jacques71710,

Citation :
Comment puis-je le démonter ?

On utilise la méthode OSD.
Cela consiste à observer la machine et chercher les vis qui tiennent l'ensemble moteur et la partie aspiration si c'est un modèle traineau.
Si l'aspirateur ne fonctionne plus du tout ce peut être une coupure du cordon d'alimentation, notamment au niveau de la fiche surmoulée. Le variateur de vitesse s'il y en a un peut également être en cause, le triac notamment.
On comprend que vous voulez démonter, mais savoir pourquoi peut être utile.
Notamment pour vous déconseiller un démontage qui sera inutile vu l'éventuelle panne décrite et si l'aspirateur est très ancien.
Cordialement.

Bonsoir Oxbood,
Votre demande d'aide du 11 octobre 2023 à 12:14 n'a pas été suivie des échanges proposés en retour.
Cloison séparatrice ossature bois pose sous faux-plafond
Cordialement.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum menuiserie.

Bonjour Wakespirit,

Citation :
Est-ce que ce type d'installation poserait un problème ?

A priori non, sachant que c'est une solution de secours.
On suppose que chaque PC est protégée par un ensemble interrupteur différentiel 30 mA + DJ.
Il suffira juste de boucher chaque gaine pour éviter le passage de l'air et des poussières.
Cordialement.

Bonjour JérômeBorow,

Citation :
Je dois encastrer un conduit d'évacuation de chaudière dans un faux-plafond.

Le faire cheminer dans le faux plafond ou juste le faire passer à travers ?

Apparemment vous ne connaissez pas les normes, ce qui est normal si l'on n'est pas du métier, mais le plus simple et le plus sûr est de faire appel à un professionnel reconnu.

Vivre au dessous d'un risque d'incendie, si des tubes très chauds cheminent au dessus, n'est pas conseillé.
Attendons d'autres avis.
Cordialement.

Oui, c'est l'idée, mais vous n'avez pas trop de place. Un interrupteur différentiel occupe deux modules.

L'ID type A alimente normativement la plaque de cuisson et le lave-linge en priorité.

Citation :
Relier le disjoncteur principal (de branchement) à ces borniers

Oui.

Citation :
Ajouter un disjoncteur interrupteur différentiel (type A ?) sur la rangée du haut

Citation :
Recâbler le disjoncteur l'interrupteur différentiel existant sur ces nouveaux borniers.

Citation :
je pourrais installer un autre disjoncteur différentiel de type F pour la voiture et le relier à ces nouveaux borniers.

Oui, et c'est le seul disjoncteur différentiel à part celui de branchement.

Monter un petit tableau à côté de celui en photo pourrait être une option.
En admettant que vous montiez un ID en tête de rangée du haut, un peigne vertical permettrait de relier les deux.
Il faudra voir si mélanger Hager et Legrand est compatible pour ce qui concerne les peignes horizontaux.
Cordialement.

Ces échanges sont peut-être parmi les derniers sur les forums Bricovidéo, c'est pour cela que les invités sont sollicités pour participer à la cagnotte solidaire.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum électricité.

On ne voit pas bien, quoique, mais normalement l'ID du bas, qui est bien seul, devrait alimenter tous les disjoncteurs modulaires. Il vous faut vérifier, il serait anormal que les DJ du haut ne soient pas alimentés par le seul ID 30 mA qui se trouve en bas.
Et si c'est le cas, ce qui rend la distribution protection dangereuse, il faut impérativement alimenter les peignes du haut en aval d'un ID, celui du bas ou un autre.

Il faut de toute façon raccorder le DJ différentiel du kit à l'arrivée depuis le DJ de branchement, donc sur aucun peigne, même si celui du haut n'est pas relié à un ID, mais de toute façon, ce le sera le plus tôt possible.
Ça se complique pour vous, il y a des doutes sur la protection différentielle 30 mA.

On se demande s'il n'y a pas eu bricolage : "tout n'est pas séparé par des interrupteurs différentiels 30 mA". Effectivement, plus on regarde la photo initiale plus on le craint. Il y a des modifications à effectuer dans le tableau.
Cordialement.

Bonjour aragdur,
Avant d'aller plus loin, le calculateur demande un diamètre en mm et non une section en mm². Y a t-il une erreur ?
Pour la chute de tension réseau, il faudrait voir si la chute de tension est due au réseau ou à la liaison tableau de répartition, protection surintensité et différentielle de la ligne de la borne, la ligne. Quelle est la puissance consommée par la borne ?
190 V est en dehors de la limite basse de la tension réseau.
Qu'en dit Enedis ?

Citation :
je double ma perte.

Est-elle dans les limites conseillées en % ?
Dans le calculateur une intensité de 60 A est choisie ; n'est-ce pas une valeur exagérée ? (plus de 14 kVA en monophasé).
Cordialement.

Re,
Oui, une borne de ce type.
Mais attention, il faut se raccorder non sur les peignes, mais sur l'arrivée phase neutre venant du disjoncteur différentiel de branchement, donc sur les bornes du bas de l'ID.
L'usage de fouets tout faits simplifiera encore le raccordement à condition qu'ils soient assez longs.
Pour voir ce que c'est, les mots clés sont fouet raccordement électrique
On vous laisse faire les branchements du DJ différentiel du kit.
Cordialement.

Re,

Citation :
donc j'essaie d'employer au mieux les bons termes

Oui, et de notre coté nous assurons la formation permanente sur le forum !

Citation :
un autre disjoncteur différentiel qui a son propre circuit avec ses disjoncteurs.

Certainement un autre interrupteur différentiel 30 mA.

Citation :
A savoir un câble sur celui de la phase, et l'autre sur le neutre ?

Oui. Au besoin on utilise des bornes de raccordements qu'on trouve en GSB.
Le DJ différentiel du kit peut être alimenté en 2,5 mm² rigide ou souple avec embouts de câblage*, rien n'oblige à utiliser du 10 mm², sauf si un jour une borne de recharge de puissance supérieure à 3,7 kW est installée en lieu et place de la prise Green'Up.
* On peut aussi utiliser des fouets tout faits qu'on trouve également en GSB.
Cordialement.

Bonjour,

Citation :
Je ne sais vraiment pas quoi faire...

Échanger sur le forum, comme il se doit quand on sollicite une aide, serait déjà un bon début.

Bonjour Dawood.
La ventilation primaire est indispensable pour que la canalisation respire en équilibrant les pressions internes lors des vidages.
En cas d’absence, il y a des glouglous lors des écoulements et risque de vidage des siphons par aspiration.
L'usage de siphons Werquin Néo-air sur les lavabos peut être un remède, de même que la pose de clapets pour l'équilibrage des pressions.
Cordialement.

Bonjour mando89.

Sur les appareillages Legrand Il faut trouver le commun L et les deux navettes 1 et 2.
La vue de dessus ne permet pas d'identifier les 3 conducteurs.

Pouvez vous confirmer que orange violet orange concerne un montage va et vient, et rouge et marron un interrupteur simple allumage ?
Dans ce cas violet pourrait être un commun L, les deux oranges les navettes 1 et 2 ; et pour l'inter simple, rouge le commun L, et marron sur 1 ou 2 sachant que cela n'a pas d'importance sauf pour le sens de l'action d'allumage (touche en haut ou en bas en position allumé).
Il faut travailler hors tension.

Bonjour,

Citation :
il faut installer un disjoncteur différentiel de type A

Non. Il faut un type F comme celui inclus dans le kit Green'Up Legrand. F = A + SI.

Citation :
En recherchant un peu

Oui, mais pas assez !

Il y a un emplacement à deux modules en haut et à droite.
Mais il faut alimenter le DJ différentiel type F directement depuis les borniers phase neutre.

Citation :
je relie un nouveau différentiel sur le peigne du haut

Voir ci-dessus. Attention au vocabulaire. *Différentiel tout court n'appartient pas au vocabulaire.

Ce tableau est bien petit. Rajouter un petit tableau à côté peut faciliter les choses.
Un seul ID 30 mA n'est pas la meilleure configuration.

Citation :
car tout n'est pas séparé par des disjoncteurs différentiels.

Erreur*, il s'agit d'interrupteurs différentiels 30 mA, type A pour cuisson et lave-linge.

Une borne de recharge de puissance supérieure à 3,7 kW doit être installée par un électricien agréé IRVE.
Cordialement.

Bonjour Mando89.

Les photos ne servent pas à grand chose, surtout qu'elles peuvent être effacées par inadvertance.
On préfère le repérage avec des étiquettes et un schéma.

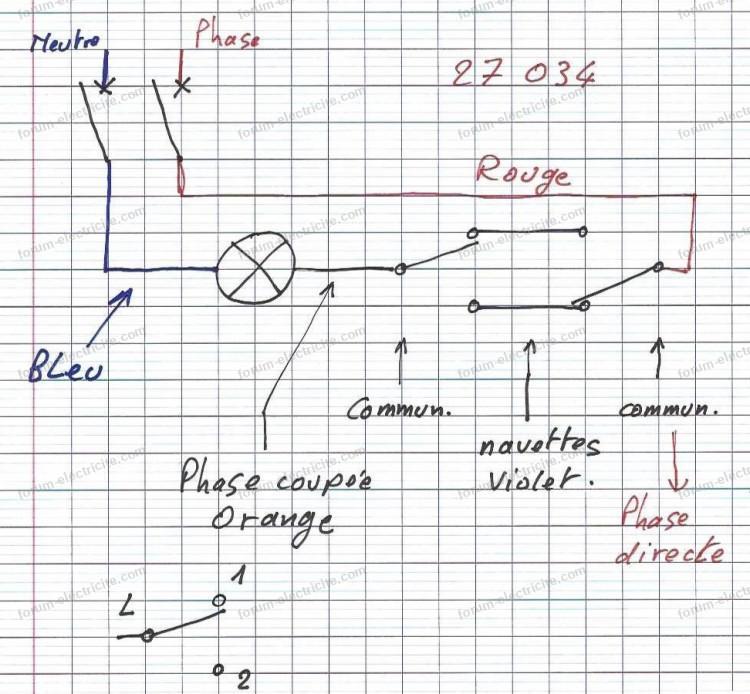

Je joins le schéma de principe d'un va et vient.

Citation :
Serait-il possible de me fournir un schéma en lien avec celui que j'ai fourni ?

Non parce qu'on n'a pas la vue d'ensemble.
Mais dès l'instant où vous aurez repéré les conducteurs en présence de chaque appareillage il n'y aura plus de problème.
Faites vous aider.
Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonjour Pascalou64,
Une recherche sommaire sur le site de la marque n'a pas permis de retrouver la machine et surtout, ses caractéristiques technologiques.
De ce fait, la technologie de la régulation de tension n'est pas connue. Tout ce qu'on peut déduire du domaine d'emploi de cette machine est que le régulateur de tension est incorporé, c'est justement ce point qu'il faudrait détailler.
Ce qui est certain est que pour avoir une fréquence de 50 Hz, il faut entrainer l'alternateur à fréquence de rotation constante. Et ce ne semble pas être le cas.

Citation :
...avec environ 400v par phase au lieu de 220v.

Il se peut qu'il y ai erreur de votre part. L'alternateur doit délivrer 400 V entre phases et 230 V entre phase et neutre.
Les variations de tension sont incompatibles avec l'usage d'un alternateur prévu pour être entrainé par une prise de force à fréquence de rotation constante.

Citation :
Je peux régler le débit d'eau avec mes écluses pour avoir 380v.

Le débit doit être tel que la fréquence de rotation est constante.
Mais les variations que vous évoquez font penser que l'inertie de la turbine est faible puisque la charge de l'alternateur qui n'est pas bien grande (quelques kW) semble influer sur la fréquence de rotation.
Vu d'ici on ne peut pas approfondir plus que cela.
Il n'est pas certain que l'alternateur soit fait pour fonctionner facilement pour des usages dans l'habitat. On le voit plus pour qu'il alimente des outils de bucheronnage, scie et fendeuse, équipés de moteurs asynchrones triphasés.

Citation :
je suis dépassé

On comprend, mais c'est un bon TP pour un électrotechnicien.
On fait un essai à vide en entrainant à 50 Hz, on mesure les tensions entre phases, puis on charge jusqu'à 7 kVA et on voit ce qui se passe. Mais le paramètre à rendre constant est la fréquence de rotation. On doit pouvoir trouver facilement un fréquencemètre pas cher, voire un fréquencemètre à lamelles.
Pour charger on utilise 3 radiateurs 2 kW identiques.
Cordialement.

Bonjour Sabonetto,

Citation :
Le disjoncteur 25A est sous un disjoncteur différentiel 40A.

Ne serait-ce pas plutôt : "le disjoncteur 25 A est en aval d'un interrupteur différentiel 40 A 30 mA (type AC ?)"

Citation :
Peut-on brancher 2 differentiels en série

Ne serait-ce pas plutôt : "peut-on brancher deux interrupteurs différentiels de même calibre (30 mA) en cascade ?". La réponse est non car il s'agit d'assurer la sélectivité des déclenchements comme le précise l'ami CMT.

Citation :
J'ai un câble qui part de mon tableau principal

Vous ne précisez pas la section, ce qui a une certaine importance.

Citation :
savoir si je garde l'alimentation de ce tableau secondaire sur le 25A courbe D du tableau principal.

Votre projet semble à affiner.
Il n 'est pas judicieux d'alimenter des circuits PC et lumière par une protection courbe D.
Cordialement.

Citation :
ça explique peut-être pourquoi quand l'un tire la chasse l'autre à la douche à plus de débit.

Peut-être, sauf si le réglage a été choisi à la pression basse.
Vous l'enlevez, ce semble facile, et vous verrez bien.

Notat : il n'y a pas de forum photo, mais celle que vous avez transmise est trop peu définie pour apercevoir la pierre descellée.

Bonjour do-marie.

Citation :
À quel corps de métier devrais-je m'adresser pour obtenir une évaluation des travaux à effectuer ?

Un maçon

Citation :
Est-ce une situation courante ?

On ne sait pas si c'est courant, il n'y a que des cas particuliers.

Citation :
Et est-ce que quelqu'un pourrait me dire s'il existe des solutions abordables et peu coûteuses ?

A partir de quelques lignes sur ce forum, aucune évaluation n'est possible.

Citation :
...l'installation de deux piliers de chaque côté avec un linteau et une arche en métal pour soutenir l'ensemble.

Ce n'est pas une solution simple et peu coûteuse.

Conclusion : il faut faire intervenir un maçon expérimenté. Il verra s'il y a péril en la demeure ou non.
Le voisinage ou l'ancien propriétaire pourrait également vous renseigner concernant l’antériorité du défaut.

Peut-être y a t-il d'autres points à examiner dans votre nouvel habitat, l'installation électrique et les protections indispensables, la plomberie, les écoulements, le gros œuvre (toiture) etc.

Cordialement.

Bonjour mando89.

On ne sait s'il y a un ou deux circuits lumière. Un apparemment.

Rappels :
Un circuit comprend une phase directe rouge et un neutre direct bleu.

Le montage d'un va et vient est très simple dès l'instant où l'on a le schéma en tête.
Le montage est le suivant :
Sur l'appareillage va et vient 1 :
- Phase directe en rouge sur le commun
- Deux navettes en violet vers l'autre appareillage nommé 2.

Sur le va et vient 2 :
- Les deux navettes en violet
- La phase coupée en orange depuis le commun vers la lampe
- Le neutre direct bleu sur la lampe.

Il est d'usage d'utiliser une autre couleur que celle de la phase directe pour la phase coupée.

Citation :
mais je ne suis pas très doué en la matière.

Pourquoi alors avoir entrepris de tels travaux si vous ne savez pas les faire ?

Il faut faire des schémas multifilaires.
Et vous faire aider, ce qui semble évident. Il y a risque d'impasse technologique imminente.
Vous devez utiliser des conduits ICTA (donc pas des câbles), avec des conducteurs rigides HO7V-U, ou souples HO7V-K.

Quoi qu'il en soit, ne bricolez pas.
Cordialement.

Bonjour Masuka38,

Citation :
en espérant qu'une âme charitable puisse m'aider.

On ne voit pas mieux que vous.
D'autre part, le manomètre montre une supposée pression statique de 3 bars, ce qui est très bien.
Ici il y a 4 bars en statique, voire plus, et tout va bien.
Cordialement.

Bonjour Pascalou64.

Il y a plusieurs problèmes.
Tout d'abord, l'alternateur triphasé a une puissance nominale totale de 7 kVA, ce qui signifie qu'il y a une puissance de 2 300 VA disponible par phase, soit environ 10 A maximum dans chaque ligne.
Charger la machine, soit, mais en respectant l'équilibre des intensités.
Si les deux radiateurs sont branchés ensemble sur une seule phase, une protection surintensité devrait déclencher, à condition que ce ne soit pas un disjoncteur courbe C.
L'alternateur est censé tourner à fréquence constante liée à son nombre de paires de pôles, par exemple 1 500 tr/min pour une machine 4 pôles.
Il faudrait arriver à réguler la fréquence de rotation de la turbine, du fait que sa puissance semble faible ce qui entraîne des variations de fréquence de rotation relativement importantes lors des variations de charge.

*La stabilité de la valeur de la tension de sortie à fréquence de rotation nominale est normalement assurée par un régulateur interne à la machine (si l’excitation est séparée avec inducteur tournant).

Citation :
l'alternateur ralenti (normal si on tire dessus)

Ce qui signifie que la puissance hydraulique est relativement faible, car 2 kW est une puissance qui devrait être faible par rapport à celle de la turbine.

*Mais on ne connait pas la technologie de cette machine.
Comporte t-elle un inducteur tournant (avec régulateur incorporé) ou la génératrice synchrone est-elle à aimant permanent ?
A suivre, avec des précisions.
Cordialement.

Bonjour Cocobeloeil.
On choisit la section des conducteurs en fonction du calibre maximum du DJ de branchement, actuel ou à venir.
On peut aussi anticiper une changement de mode de livraison en monophasé sachant que la puissance maximum est de 12 kVA ce qui correspond à un courant de 60 A et donc une section de 16 mm².
Cordialement.

Bonjour naleith.

Citation :
il y a un erreur de raccordement

Il faut donc la corriger, et ainsi assurer la sécurité de l’ensemble brûleur + chaudière. Mais cette erreur ne s'est pas faite toute seule.
Au bout de 65 ans rechercher le schéma est peine perdue.
Le relever à la main reste la seule solution.
Normalement le brûleur est autonome, les thermostats font le travail.
Que le circulateur tourne sans arrêt semble normal, brûleur en service ou non, mais certains ont trois vitesses.
Un chauffagiste expérimenté pourrait certainement vous aider sur place.
Cordialement.

Bonjour Max3870,

Citation :
Le porte fusible neutre raccorde simplement les 3 N

Et si pour des raisons diverses la liaison se coupe, on ne donne pas cher de certains câbles chauffants. Il faut une liaison directe impérativement.

Citation :
C’est une prestation Enedis ?

Oui car l'intensité liée au contrat est surveillée par le Linky. Le DB assure la protection différentielle ultime, coupe les courants en ligne intenses instantanément si cela n'est pas fait par les DJ en aval, et permet de couper la ligne issue du Linky.
Si le montage fonctionne ainsi, vous le laissez.

Citation :
le boulot est fait et c’est vrai que j’en ai sué !!

La pince ampèremétrique est bien utile pour faire ce repérage en chargeant chaque ligne par un radiateur de chauffage par exemple. On cherche alors le I neutre égal au I phase. Ensuite on enserre les deux conducteurs pour vérifier que l'intensité est nulle.

Citation :
l’équilibre semble périlleux ?!

La borne de recharge est un automatisme qui contrôle la puissance de charge donc les intensités débitées, s'adapte au courant consommé par l'habitat, et gère les heures creuses s'il y en a.

La plaque de cuisson peut fonctionner sur deux phases et le chauffe-eau, qui est un récepteur équilibré, sur trois.

Citation :
Pourquoi cet usage ?

Pour la commodité et la protection différentielle adaptée à un groupe de circuits. Dans le cas de l'utilisation d'un ID tétrapolaire, le premier défaut d'isolement coupe toutes les lignes en aval de l'ID.
Regardez les nombreux exemples de tableaux proposés par l'ami CMT sur le forum, la répartition des ID est toujours la même. Ce n'est pas l'idée de regrouper les gros consommateurs, mais de répartir les circuits de façon que l'habitat ne soit pas dans le noir au premier défaut d'isolement. En aval d'un même ID on pourra trouver des circuits lumière et prises, et un four ou un LV (pas de ET vu 3 kVA par phase disponibles*.
En aval d'un ID tétrapolaire il y aura le chauffage électrique.
En aval d'un autre ID tétrapolaire il pourra y avoir le chauffe-eau et la plaque de cuisson.
Le circuit de la borne de recharge sera autonome.

Citation :
Y’a pas photo vous êtes unanimes

*Surtout pour les usages dans votre habitat et la puissance souscrite. Avec 9 kVA en triphasé on ne peut alimenter une plaque de cuisson monophasée. Et avec 12 kVA non plus de toute façon. Et tous les constructeurs ne proposent pas de plaques multi-réseaux, surtout dans les premiers prix. Donc les servitudes envisagées, outre l'équilibrage des intensités.
Attendons d'autres avis.
On vous laisse réfléchir.
Cordialement.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum électricité.

Bonjour,

Citation :
S'il n'est pas nécessaire de changer le réducteur de pression, je m'abstiendrai.

La pression statique affichée est de 2 bars, ce n'est pas bien grand.
Vous l'enlevez et raccordez le flexible.
Quand vous pourrez, vous pourrez mesurer la pression avec un manomètre nomade.
Cordialement.

Bonjour,
Le plus simple est d'approvisionner un double va et vient neuf et l'on n'en parle plus.
Cordialement.

Bonjour,

Citation :
histoire d’éviter une installation bancale

Tel que vous la décrivez, elle l'est déjà.
On ne peut faire une évacuation générale en 32.
Il faut vous arranger pour faire une évacuation de diamètre 100 mm vers le bas.

Citation :
je n’ai pas d’évacuation gravitaire standard à cet étage.

Soit, mais cela va se faire.

Citation :
Faire descendre les eaux par gravité depuis l’étage

Oui. Et sans broyeur.
On vous laisse faire les plans. Pensez à la ventilation primaire.
Cordialement.

Bonjour Julien66,
Cette pièce, qu'il aurait été préférable de photographier de face, est un réducteur de pression associé à son manomètre. Sauf erreur car on ne voit pas où ce manomètre est connecté.

Citation :
je vais faire un peu de rénovation

On comprend bien, mais il faut être expérimenté.
Cordialement.

Bonjour Max3870,
Quelques remarques en passant.

Citation :
L’installation électrique à bien été réalisée à l’époque

- On ne sait quel âge a le tableau, mais il y a 45 ans on savait faire mieux, et notamment appairer les circuits et choisir une grande enveloppe.
- Garder le triphasé n'offre aucun intérêt, que des servitudes, sauf si un jour la puissance souscrite devient supérieure à 12 kVA.
- Le DB devrait être réglé au maximum comme il y a un Linky en amont.

Citation :
Il y a un porte fusible Neutre sur mon tableau.

- On ne sait pas où il est. Rappelons quand même que si le neutre habitat n'est plus relié au neutre réseau, le potentiel du neutre habitat devient flottant, les tensions composées sont toujours de 400 V, les trois tensions simples peuvent varier par rapport à leur valeur nominale et l'une des trois peut présenter une surtension, d'où des dégâts possibles sur certains récepteurs.
- Il n'y a pas besoin d'un circuit spécifique pour un frigo.
- Le tableau est trop petit.
- Si les circuits ne sont pas appairés, ce qui ne serait pas étonnant vu qu'il y a seulement 4 conducteurs de neutre sur le bornier, le repérage peut être problématique.
- Il y a un gros travail de préparation, l'appairage des lignes ne sera pas le moindre.
- Il faudra prévoir un emplacement pour un départ vers une borne de recharge de véhicule électrique.
- Et pour finir, l'usage veut qu'on utilise généralement 3 ID monophasés, et un ou deux tétrapolaires.

Ce qui vous attend : http://www.forum-electricite.com/renovation-tableau-de-repartition-triphase.html
Et c'est un gros travail.
Cordialement.

Bonjour PascalVML,
Le bouton arrêt marche à droite est hors de cause puisque sa seule fonction est de mettre en service la machine et de se remettre automatiquement en off quand le secteur à disparu.
Par contre le bruit fait penser à une commutation du condensateur pour la marche arrière qui ne se fait pas. C'est donc de ce côté qu'il faudrait chercher, mais pas seulement*.
Le condensateur est hors de cause puisque la marche avant se fait sans problème.

*A part un dysfonctionnement d'origine électrique, ne serait-ce pas un blocage de la partie mécanique ? Pour cela, il faudrait désaccoupler le moteur de la partie mécanique et faire l'essai.
Cordialement.

Bonjour Wraith.
Vous n'avez pas échangé suite à la question que vous avez posée le 25 octobre 2021 à 20:40.

Citation :
Est-ce que quelqu'un connaît ce type de transformateur pour spot LED ?

Ce n'est pas un transformateur classique, mais un convertisseur permettant d'alimenter les leds avec un courant constant réglable électroniquement par appui sur une touche.

Citation :
Et est-il possible d'y greffer un détecteur ?

Aucunement.
Si c'est votre bureau le plus simple est de couper la lumière lors des absences longues.
Cordialement.

Bien reçu.
Voir ici : http://www.forum-electricite.com/schema-branchement-minuterie-theben.html
Il faudra alors identifier les conducteurs relatifs au montage du télérupteur.
Il faut amener la phase aux BP, alors que dans le montage actuel le neutre est au BP. Sans compter qu'à part le rouge, on ne peut se fier aux couleurs.
Si vous êtes éloigné du métier, il faut sous-traiter.
Cordialement.

Bonjour laetitiadrome.

Il s'agit d'un contacteur dans une boite.
Ce n'est pas un disjoncteur.

Citation :
Comment savoir d'où vient la panne ?

Il faut être du métier, analyser le circuit de commande et protection de cet appareillage, puis entreprendre un dépannage méthodique.

Citation :
J'aimerais pouvoir réparer moi-même...

On comprend bien, mais que ferez vous une fois le capot enlevé ?
Le maximum que vous puissiez faire est de voir si tous les conducteurs sont bien connectés.
Ensuite vous appelez un électricien expérimenté.
Cordialement.

Re

Citation :
Pour mon chauffe eau 1200 / 230 = 5.21 A ....... c'est correct ? ..... je pourrait même choisir un 6A

Sachant que le DJ protège la ligne, un calibre 10 A convient amplement.

A la limite, peu importe la charge connectée. En 2,5 mm² le calibre maximum du DJ est 20 A, et en 1,5 mm² 16 A. Ensuite, on choisit ce qu'on veut dans la limite du respect des spécifications particulières de la norme NF C15-100.
De toute façon, il est très rare qu'un DJ déclenche. Dans l'habitat en général c'est le taille haies le coupable, et les appareils de cuisson ou chauffe-eau qui déclenchent les protections différentielles 30 mA.

Par contre, la pose de détecteurs de fumée est nécessaire. Il est des cas où aucun appareillage de protection électrique ne déclenche. On connait au moins un cas récent dans une collectivité.

Un jour vous verrez, en étudiant les puissances active P, réactive Q, et apparente S, que ce qui importe est la puissance apparente. Mais sans trop se tromper, dans l'habitat on fait l'égalité puissance apparente en VA = puissance active en W, ce qui vous permet d'écrire P = U.I alors qu'en réalité c'est P = U.I.cosinus(phi).
Soit 5,2 A environ pour le chauffe-eau pour lequel on a rigoureusement P = S (charge résistive pure).
Cordialement.

Une remarque.
Si un jour une borne de puissance > 3,7 kW vient à remplacer la prise Green'Up, passer l'alimentation et la ligne en 10 mm² est alors justifié.

Bonjour Popo44.
Êtes vous certain que la tension nominale de la sonnette est de 220 V ? 110 V ne nous étonnerait pas vu l'âge.
De toute façon vous ne pouvez pas vous en servir car les borniers sont sous tension avec un IP de 0.
Mots clé : prudence vis à vis des dangers de l'électricité.

Citation :
elle sonne sans interruption.

On peut penser qu'elle est faite pour cela.

Question : que voudriez vous qu'elle fasse d'autre ?
Cette sonnette à ne pas utiliser peut être considérée comme un objet de collection.
Cordialement.

Le couple résistant est sensiblement quadratique et la machine démarre pratiquement à vide, donc oppose peu de couple, juste de l'inertie. Il est donc normal qu'en Y la machine atteigne sa vitesse "de croisière" à la fin de la séquence en Y ; le passage en D est discret et sans à coup.
Si par hasard le couplage reste Y alors qu'un sciage est simultané, le couple résistant est plus important et la fréquence de rotation n'atteindra pas sa valeur nominale, sauf si le couplage passe en D.
Rappelons qu'en couplage Y, le couple est 3 fois plus petit que lors d'une alimentation sous tension nominale correspondant au couplage D.
Mais on ne démarre jamais une scie à ruban en charge.
On ne fera pas davantage d'approfondissements sur les démarrages Y D et les relations couple fréquence de rotation.
Cordialement.

Notre forum vous a aidé, aidez le forum !

Bonjour Max3870.

Citation :
Est-il acceptable de protéger un chauffe-eau de 1200 W avec un disjoncteur de 10 A ?

Oui bien sûr. Sauf que ce n'est pas le chauffe-eau qui est protégé, mais la ligne.
Quel est l’ordre de grandeur de l'intensité du courant consommé par le chauffe-eau ?

Assurez vous que le tableau de répartition comporte un ou plusieurs interrupteurs différentiels 30 mA en état de marche.

Citation :
J'ai des notions en électricité

Sont-elles suffisantes, d'après vous, pour entreprendre ce genre de travaux ?
Cordialement.

Bonjour gm35,
On ne lit donc pas les mêmes notices.
Un disjoncteur de calibre 20 A se câble avec des conducteurs de section 2,5 mm², cela suffit amplement et est conforme à la norme NF C15-100.
Le 10 mm² ou autre section supérieure à 2,5 mm² n'apporte aucun avantage technologique.
Quant au DDR type A, vu la différence de prix avec un AC, pourquoi pas, mais ce n'est pas vital.
On rappelle qu'un DDR ne protège aucunement l'appareil alimenté.
Ne reste qu'à alimenter la prise, si ce n'est fait, avec un câble 3G2,5 mm².
Cordialement.


L'avenir des forums Bricovidéo est compromis à court terme. C'est pour cela que la contribution des invités est sollicitée.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum électricité.

Bpnjour hary et merci pour votre retour, positif qui plus est.
Cordialement.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum électricité.

Re,

Citation :
Lorsque je passe du mode étoile au mode triangle, je ne vois aucune différence, ni en termes de vitesse ni de régime (= fréquence de rotation).

Bien compris.

Citation :
En étoile, tout va bien, mais dès que je passe en triangle, le moteur chute fortement de régime (je n'insiste pas et je l'arrête).

Il y a quelques contradictions.

L'utilité du démarrage statorique YD est de réduire d'un facteur 3 la pointe d'intensité en ligne par rapport à un démarrage direct.
Si le moteur démarre à vide, il n'y a aucune différence notoire de régime lors du passage de Y à D.
En charge, la différence de régime est liée au couple résistant de la machine entrainée (dont on ne sait rien). Rappelons qu'en étoile le couple moteur est divisé par 3.

Les contributeurs ont fait de leur mieux pour apporter quelques éclaircissements pour aider à résoudre un problème qui n'existait peut-être pas.

Cordialement.

On rappelle que l'existence des forums Bricovidéo est menacée à court terme, c'est pour cela que la participation à la cagnotte solidaire par les invités est sollicitée.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum électricité.

Complément :
A 11:17 :

Citation :
une protection surintensité peut déclencher.

On pensait bien évidemment à un disjoncteur magnétothermique classique. Dans ce cas c'est bien l'actionneur magnétique qui déclenche, pas le thermique qui n'agit que sur des surcharges faibles et longues.
Pour approfondir, voir les courbes de déclenchement des DJ. L'usuel est C, déclenchement entre 5 et 8 I nominal.

Bonjour,
Il faudra simplement replacer le télérupteur s'il est défectueux.
Opérer un changement de fonction dans ce désordre n'est pas conseillé.
La phase coupée vers la lampe est de couleur bleue. On ne s'attend pas à cette couleur.
Le télérupteur de remplacement peut être un Finder 26.01
Cordialement.

Bonjour Baboun65.
Pour que ce moteur ancien démarre en YD, pour lequel la plaque ne semble montrer qu'une seule tension de 380 V avec couplage triangle, il faut que le réseau soit 220/400 V. Ce qui est normalement le cas.
Sur le commutateur manuel doivent figurer les bornes des enroulements avec leur repérage U1 U2, V1 V2, W1 W2. Donc on sonne les enroulements.

On voit un démarreur manuel de salle d'essais de machines tournantes ici :
https://langlois-france.com/fr/accessoires-machines-tournantes/5284-demarrage-etoile-triangle.html

On croit voir que le rotor est en court-circuit (rotor en cage d'écureuil), il possède 4 pôles (fréquence au synchronisme 1 500 tr/min), mais rien sur la puissance.
Vous pourriez tenter un démarrage direct en triangle sous 400 V pour voir si le moteur fonctionne normalement sans chauffer. Mais si la pointe de courant de démarrage est importante, une protection surintensité peut déclencher.
On vous laisse expérimenter.
Cordialement.
