Question Forum Jardinage : Pompe qui fait sauter le différentiel 63 mA


Invité
invité
Bonjour,

J'ai la pompe de mon jardin qui fait sauter le DJ différentiel de 63 mA de Type A.

La pompe fonctionne quelques secondes puis le différentiel saute.
Si je réamorce le DJ différentiel, le différentiel saute sans que la pompe ait le temps de fonctionner.

Si j'éteints la pompe et puis je tire sur le bouton rouge, bouton poussoir de démarrage de l'automatisme, puis je rallume le bouton de la commande (cf. photo) rien ne se passe.

Si j'appuie sur le bouton poussoir la pompe fonctionne quelques secondes, de l’eau sort (environ 300 cL), puis je reviens sur l'état initial. Le différentiel saute et je réamorce le différentiel alors il saute automatiquement sans que la pompe ne fonctionne.

J'ai vue sur d'autres post que les causes peuvent être multiples (condensateur HS, bobinage qui a pris l’eau, fil attaqué etc.).

J’ai ouvert la commande (cf. photo), j’ai trouvé un condensateur (cf. photo). J’ai donc pris la mesure. Après 3 mesures identiques, le multimètre me donne 13,45 uF. Écart de 15% par rapport à la valeur nominale. Est-ce que ça peut être la cause ?

Sinon, comment procéder par élimination ?

Il y a trois éléments, la commande, la pompe immergée et l’automatisme de contrôle de pression.

Comment s’assurer que le problème vient d’un de ces éléments ?

Exemple de commande trouvé sur le net :
https://www.motralec.com/pompe-immergee-forage-puits/coffret-electrique-pompe-immergee/flygt/coffret-electrique-flygt-xylem-cdm-cdam
Ce n’est pas ma commande mais elle y ressemble.

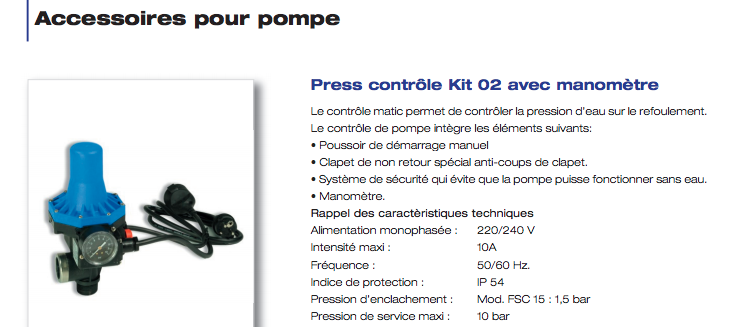

Pareil pour l'automatisme :
https://www.irrijardin.fr/produit/automatisme-ctp-3

Merci d’avance pour votre aide.
A bientôt
NoviceElec

commande.pdf
condo.pdf
automatisme.pdf
automatismec.pdf
tableau.pdf
05 août 2021 à 15:23
Réponse 1 d'un contributeur du forum jardinage

Pompe qui fait sauter le différentiel 63 mA

Martien-071
Membre inscrit
Martien-071
752 messages
Bonjour Terrien !

Vous confondez quelques éléments ... pour vous rassurer c'est très fréquent ! shy

Vous avez non pas un disjoncteur différentiel (dj) mais un interrupteur différentiel. Sa "sensibilité" est de 30 mA (30 millièmes d'ampère) et capable de laisser passer un courant de 63 A.
Cet appareil ne déclenche que s'il y a un courant de fuite à la terre d'environ 30 mA ou +. Il ne déclenche pas lors de surcharge, surintensité ou court-circuit, là c'est le rôle des disjoncteurs.

Dans votre cas il y a un défaut d'isolement dans le circuit alimentant la pompe et donc un courant qui passe par la terre.
Les réponses du forum "électricité" concernant les questions où le différentiel déclenche peuvent vous aider.

Cordialement, Martien-071
08 août 2021 à 19:16
